De stroomvoorziening

De PS 3000 HV is een aanvullende voedingseenheid die speciaal is ontwikkeld voor de A 3000 HV vermogensversterker en de PA 3100 HV geïntegreerde versterker. Beide leveren meer dan 500 watt aan vermogen in 4 ohm, en met zo'n hoge geluidskwaliteit en prestatie dat het simpelweg verhogen van het uitgangsvermogen - en daarmee de spanning - geen significante verbetering van het geluid oplevert. Ons onderzoeks- en ontwikkelingswerk op het gebied van krachtige versterkers - inclusief de M10 en S10 - en de ontwikkeling van de HV-ontwerpfilosofie die uit dit werk voortkwam, hebben duidelijk en ondubbelzinnig aangetoond dat de stabiliteit van de spanning en stroom geleverd door een voedingseenheid is van groot en zelfs cruciaal belang voor de geluidskwaliteit van een eindversterker. Hieruit hebben we de enige rationele conclusie getrokken en een aanvullende externe voeding ontwikkeld.

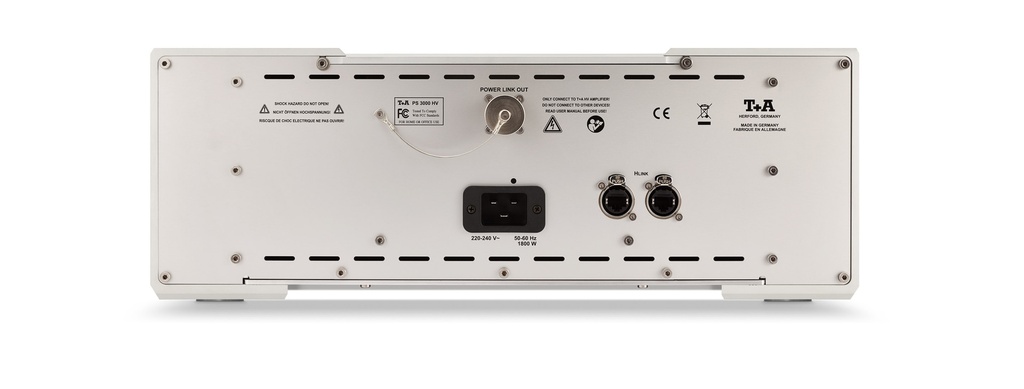

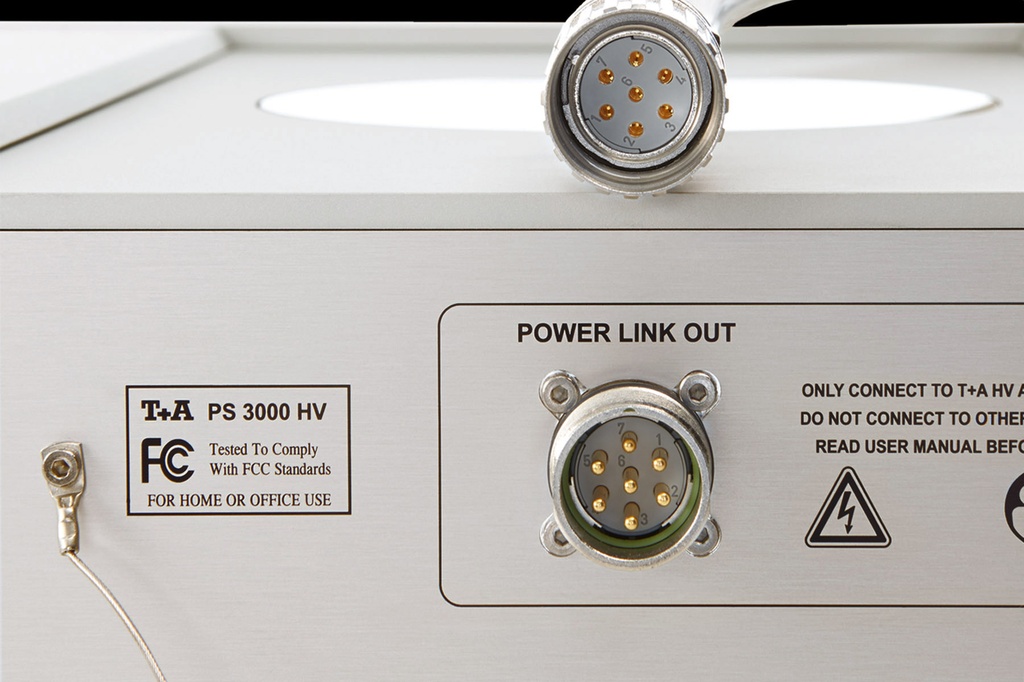

Het principe is ingenieus en functioneert op de volgende manier: als de PS 3000 HV wordt aangesloten op de A 3000 HV of PA 3100 HV met behulp van de speciale PowerLink met M 23-hoogstroom connectoren, de A 3000 HV's of PA 3100 HV interne voeding voeding wordt gebruikt om energie te leveren aan de ingangstrappen en de hoogspanningsversterker; Voor dit deel van het systeem is veel minder vermogen nodig, en als direct resultaat is de storing die wordt gegenereerd in de A 3000 HV of PA 3100 HV zelf veel lager. De externe PS 3000 HV levert de energie voor de eindtrappen, d.w.z. hij is verantwoordelijk voor de hoge stromen die nodig zijn voor de vermogens eindtrappen. Met een vermogen van 1200 VA is de PS 3000 HV beduidend krachtiger dan de netvoeding van de A 3000 HV of PA 3100 HV zelf, en kan bovendien een verdubbeling van de reservoir capaciteit in beslag nemen. Het netto resultaat is een substantiële verbetering van de huidige leveringscapaciteit en stabiliteit van het systeem als geheel.

Technologie

Het grote voordeel van deze opstelling in termen van geluidskwaliteit is dat de A 3000 HV effectief geïsoleerd is van de belastingsstromen en net-geïnduceerde interferentie die een nadelig effect kan hebben op de geluidskwaliteit. De PS 3000 HV wordt volledig aangestuurd door de A 3000 HV / PA 3100 HV versterker via de HLink bus en de PowerLink aansluiting. Voor elke A 3000 HV is één PS 3000 HV vereist als u de stroomvoorziening wilt verbeteren.

Het hart van de PS 3000 HV is een transformator van 1200 VA die zorgvuldig is ingekapseld en ingegoten in een aluminium ring. Het isolerende composietmateriaal verzadigt de wikkelingen volledig en verbindt ze met elkaar, waardoor elk risico op mechanische beweging in de wikkeldraden wordt geëlimineerd! De ingekapselde transformator is effectief afgeschermd en wordt als mechanische ontkoppelingsmaatregel met bi-directionele resonantie dempers op de 10 mm dikke basisplaat geschroefd. Deze enorm geavanceerde opstelling wordt gebruikt in alle machines uit de HV-serie en voorkomt effectief elke zweem van onaangename transformator brom ondanks de enorme vermogensniveaus.

Het enorme vermogen van de transformator vereist een overeenkomstig niveau van reservoir capaciteit: 24 hoogwaardige 100 V condensatoren met lage inductiviteit leveren 240.000 µF aan reservoir capaciteit. Interne weerstand en inductiviteit worden verder verminderd door parallelle bedrading, met als resultaat dat de voedingseenheid vrijwel zonder tijdvertraging grote hoeveelheden energie tot 1200 Joule kan leveren, zelfs wanneer dat nodig is om extreem snelle pieksignalen op te vangen.

Om ervoor te zorgen dat alle zekeringen van het huis niet onmiddellijk worden geactiveerd wanneer het systeem wordt ingeschakeld, zijn alle HV-apparaten uitgerust met een Soft-Start-functie: de controleprocessor beperkt de initiële inschakel stroom en laat de machines alleen geleidelijk oplopen !

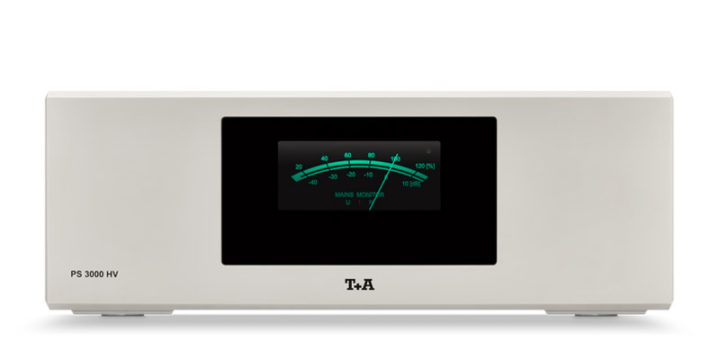

De grote VU-meter kan worden ingesteld om verschillende soorten informatie weer te geven, zoals de voedingsspanning of de geleverde stroom.
